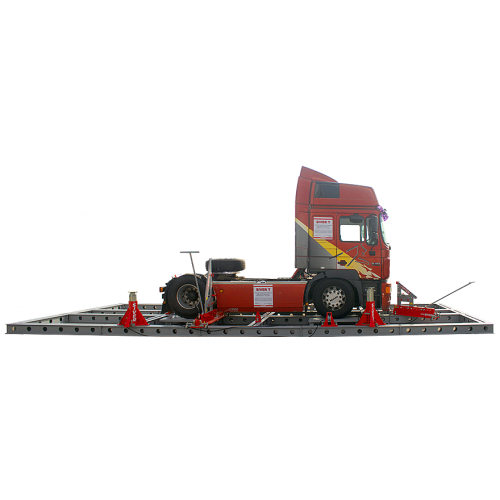

Стенд для правки рам грузовых автомобилей и полуприцепов SIVER T

Напольная рама

Основу стенда составляет модульная рама, которая собирается с помощью крепежных деталей и монтируется в подготовленный приямок заподлицо с бетонным полом.

Силовыми элементами стенда Сивер Т являются горизонтальные силовые устройства и вертикальные домкраты. В дополнение к ним могут использоваться горизонтальные упоры и цепи с фиксаторами на раме. Оборудование имеет сертификат соответствия требованиям безопасности.

В пазы рамы крепятся силовые устройства, упоры, домкраты, анкерные ролики и дополнительные аксессуары.

Размер рамы – 5,7 х 18 м (возможно изменение размеров под требования заказчика).

Правка рамы в горизонтальной плоскости

Для исправления перекосов рамы в горизонтальной плоскости используются горизонтальные силовые устройства и горизонтальные упоры, фиксирующиеся на раме. Силовые треугольники позволяют регулировать высоту приложения усилия.

Горизонтальное силовое устройство

• Удобные колеса для перемещения
• Съемная ручка
• Усилие гидроцилиндра – 20 тонн
• Ход штока – 350 мм
• Шаг установки силовых упоров – 80 мм
• Комплект анкеров для фиксации на раме

Горизонтальный упор

• Удобные колеса для перемещения
• Съемная ручка
• Шаг установки силовых упоров – 80 мм
• Комплект анкеров для фиксации на раме

Набор силовых упоров с комплектом фиксаторов

• Треугольник большой
• Треугольник малый
• Удлинитель.
• Болт с гайкой
• Палец

Правка рамы в вертикальной плоскости

Перекосы рамы в вертикальной плоскости исправляются при помощи вертикальных силовых устройств (домкратов), фиксируя раму при помощи цепей и анкерных роликов.

Вертикальный домкрат

• Подпружиненные колеса для быстрого и удобного перемещения
• Газовая пружина для удобства регулировки высоты
• Дополнительная фиксация штока при работе без подключения к гидросистеме
• Усилие гидроцилиндра – 20 тонн
• Минимальная высота – 500 мм
• Максимальная высота – 1250 мм
• Шаг регулировки высоты – 50 мм
• Ход штока – 350 мм

Анкерные ролики и цепи

• Используются для фиксации рамы автомобиля к рельсовой системе, и для изменения направления вытяжки.
• Большой анкерный ролик
• Малый анкерный ролик
• Цепь 10т 4м с крюком и фиксатором
• Цепь 20т 4м с крюком и фиксатором

Комплект упоров поворотных (для вертикального домкрата 20 т)

Исправление заломов рамы

Для исправление заломов и локальных повреждений рамы, а так же для для прессования и клепки используются гидравлические струбцины с усилием 10 или 20 т.

Для силовой струбцины 20т дополнительно поставляются:

• комплект для установки заклёпок 10, 12, 14 мм
• комплект угловых упоров 90°, 105°
• упор

Пневмогидравлическая насосная станция

Для управления работой силовых устройств, домкратов и струбцин используется насосная станция.

• Управление 4-мя гидроцилиндрами одновременно
• Контроль усилия с помощью манометра
• Рабочее давление 7-14 бар
• Объем масляного бака 15 литров.

Возможно так же дополнительно использование ручных и пневмо-гидравлических насосов.

Дополнительное оборудование и аксессуары

SVR.2030 Комплект захватов для правки двутавровых рам полуприцепов

• Изготовлены из алюминиевого сплава
• Захват c шплинтом – 2 шт.
• Усиливающий фланец – 4 шт.

SVR.1294 Комплект захватов для правки швеллерных рам

• Изготовлены из алюминиевого сплава
• Захват c шплинтом – 2 шт.
• Усиливающий фланец – 2 шт.

SVR.1555 Захват (крюк) для правки рам прицепов и полуприцепов

УР-01 Упор регулируемый для правки полуприцепов

• Комплект из 2-х шт.

ОГ-01 Опора для гидроцилинда 20т с фиксаторами крепления

КПУ-08 Комплект пластин-упоров универсальный

• Размер 250 х 80 x 10мм; 20мм; 30мм; 50мм

SIVER TCU10.3.5 Подкатная силовая башня для правки повреждений кабины. Дополнительная опция

• Гидравлический цилиндр 10т
• Высота – 3,5 м
• Длина – 1,9 м

СПС-02 Стенд для хранения инструмента и аксессуаров. Дополнительная опция

• Размер – 1,9 х 3 х 0,8 м
• Полки – 3 шт.
• Крючки – 42 шт.
• Защитные коврики

Комплектация. Стартовый комплект:

1. Рама 5,5*18 м, состоящая из продольных и поперечных силовых закладных балок - 1 шт.
2. ГП-20 Горизонтальное силовое устройство с ГЦ 20т 700 бар с комплектом силовых треугольников (AL) - 2 шт.
3. ГУ-20 Горизонтальный упор в комплекте с силовым треугольником (AL) - 1 шт.
4. ДВ-20 Домкрат гидравлический 20т 700 бар - 2 шт.
5. SVR-2504 Комплект упоров поворотных (для вертикального домкрата 20т) - 2 шт.
6. СГС-10 Струбцина гидравлическая 10т 700 бар в комплекте с упором, зев 140*175 мм, вес 17,5 кг - 1 шт.
7. СГС-20 Струбцина гидравлическая 20т 700 бар в комплекте с упором, зев 240*200, вес 37,5 кг - 1 шт.
8. УМ-10 Анкерный ролик 10т - 2 шт.
9. УБ-20 Анкерный ролик 20т - 2 шт.
10. Ц10.30 цепь 10 т 4 м с крюком (звено 10*30) - 2 шт.
11. Ц16.48 цепь 20 т 4 м с крюком (звено 16*48) - 2 шт.
12. ГС-01 Пневмогидравлическая станция с 4 выходами и манометром, бак 15л ,700 бар, пульт управления, 4 шланга по 8 метров - 1 шт.

Опционные аксессуары

• СТИ-01 Тележка для хранения аксессуаров
• СПС-02 Система хранения 1900х3000х800 (3 полки, 42 крюка, коврики)
• SIVER DATA T Электронная измерительная система
• SIVER TCU10.3.5 Силовое устройство для правки кабин, Н3,5 м (St+AL)
  1. Основание силового устройства – 1 шт.
  • 2. Профиль вертикальный AL (алюминий) – 2 шт.
  • 3. Соединитель профиля (алюминий) – 1 шт.
  • 4. Блок-ролик для цепи – 1 шт.
  • 5. Силовая скоба-соединитель (алюминий)– 2 шт.
  • 6. Пластина блока (алюминий) – 2 шт.
  • 7. ГЦ обратного действия 10 т – 1 шт.
  • 8. Держатель обратного гидроцилиндра – 1 шт.
  • 9. Тяга силового устройства L 3.5м (алюминий) – 1 шт.
  • 10. Тяга силового устройства L 2м (алюминий) – 1 шт.
  • 11. Фиксатор цепи – 2 шт.
  • 12. Цепь с крюком 5 м – 1 шт.
  • 13. Фиксатор (болтовой) - 9 шт.
  • 14. Фиксатор Д20(палец) – 4 шт.
  • 15. Фиксатор Д35(палец) – 13 шт.
  • 16. Колесная опора – 1 шт.
  • 17. Ручка транспортировочная – 1 шт.
  • 18. Анкерные фиксаторы – 4 шт.
