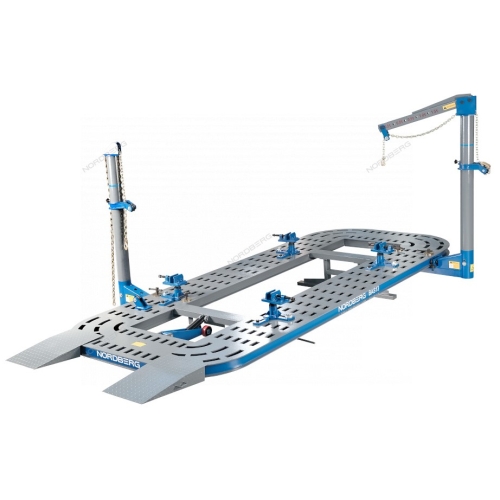

Стапель платформенный BAS13

• Удлиненная версия платформы + 400 мм из цельного листа
• Высота платформы: 120 мм
• Ширина 2100 мм

Удобство работы со стапелями платформенной конструкции состоит в их полной независимости от фундамента и возможности простой установки и перемещения в любое время, что особенно актуально для арендуемых помещений.

При проектировании стенда для правки геометрии кузова использовались передовые технологии и были учтены все преимущества и недостатки стапелей самых известных марок. Сила, точность, практичность и безопасность — вот принцип изготовления стендов Nordberg.

Платформа стапеля изготовлена из высокопрочного стального профиля. Вдоль всей платформы проходят два ряда пазов для крепления в них фиксирующих стоек, благодаря которым можно закрепить кузов любой конструкции. Платформа имеет выступающие кромки на внешних и внутренних гранях, которые служат рельсовыми опорами для силовых башен. Процедура установки/ снятия автомобиля быстрая и простая. Стапель оснащен гидроцилиндром наклона для заезда. Также в комплекте имеются тележки для закатывания автомобилей с заблокированными колесами. Стапель не требует центровки автомобиля относительно оси рамы, что позволяет существенно сократить время установки и максимально рационально организовать рабочее пространство на нем.

Две мощных силовых башни с тяговым усилием по 10 тонн, и с легко фиксирующимися креплениями, позволяющих быстро и эффективно прилагать усилия в различных направлениях, обеспечивают возможность работы с любой частью кузова в любых плоскостях. Полный разворот на 360º может обеспечить любой угол приложения усилия. При работе стапеля нет «мертвых зон». В комплект поставки включена стрела для направления усилия вытяжки вверх.

Силовые башни оборудованы мощной и надежной гидравликой, управляемой пневмогидравлическими педалями и оснащенные роликами расположены непосредственно на платформе. Башни без лишних усилий передвигаются вдоль периметра стенда по рельсовым направляющим и фиксируются в любой точке, в том числе на углах стапеля.

Комплект из фиксирующих зажимов быстро и надежно фиксирует практически любой автомобиль.
Комплект инструмента и аксессуаров, входящие в поставку обеспечивает возможность проведения всех видов работ.

Комплектация

1. Платформа из высокопрочной стали грузоподъемностью 3 т
2. Напольные поддерживающие стойки/ножки — 2 шт., одна из которых имеет гидропривод раскладывания и подъёма стапеля с автомобилем в горизонтальную плоскость, с системой фиксации.
3. Комплект из четырех зажимов для крепления автомобиля за отбортовку кузова. Зажим легко фиксируется в нужном месте платформы. Губки зажима могут вращаться вокруг своей оси.
4. 2 въездных трапа.
5. Силовая башня с гидроцилиндром 10 т — 2 шт. Выбрав место установки башни, ее легко перемещают посредством роликов вокруг платформы и фиксируют. Силовая система с гидравлическим цилиндром внутри башни тянет цепь через блоки, что позволяет легко настраивать направление и высоту вытяжки. Величина усилия вытяжки не зависит от точки ее приложения. Направление натяжения цепи и тянущее усилие сохраняются неизменными в ходе правки.
6. Стрела для правки крыши — 1 шт.

В комплекте передвижной перфорированный стенд с аксессуарами и дополнительным оборудованием:

1. Стенд-тележка передвижная перфорированная с кузовным инструментом - 1 шт.
2. Набор для правки стоек – 1 шт.
3. Зажим с кронштейном для поперечной правки – 1 шт.
4. Зажим основной – 1 шт.
5. Зажим основной – 1 шт.
6. Зажим за край детали, за отбортовку. Для крепления в узких участках – 1 шт.
7. Захват– 1 шт.
8. Зажим усиленный, шарнирный – 1 шт.
9. Струбцина, усиленная с кронштейном для поперечной правки – 1 шт.
10. Отгибатель кромок – 1 шт,
11. Ключ накидной – 1 шт.,
12. Планка вытяжная с отверстиями – 1 шт.
13. Захват большой – 1 шт.
14. Упор большой для захвата №13 – 1 шт.
15. Петля – 1 шт.
16. Фиксатор цепи – 1 шт.
17. Скоба цепи – 1 шт.
18. Разветвитель цепи – 1 шт.
19. Болтовой зажим – 1 шт.
20. Шайбы комплект
21. Комплект колесных подставок – 2 шт.
22. Трос чалка синтетический – 1 шт.
23. Упор – 1 шт.
24. Трос стальной малый – 1 шт.,
25. Трос чалка стальной – 1 шт.,
26. Трубка – 1 шт
27. Болт крепления к раме стапеля – 4 шт.
28. Тележка под колесо – 2 шт.
29. Цепь с крюком L=1,2 м - 2шт
30. Цепь, усиленная с крюком (размер\. Длина: 3,5 метра)– 2 шт.
31. Насос пневмогидравлический, 700 бар, объем резервуара 1600 мл, подача без нагрузки (напор 0 бар) 810 мл/мин, подача под нагрузкой (напор 700 бар) 180 мл/мин– 2 шт.
