Покрасочная камера LUX

Артикул: LUX

Окрасочно сушильная камера LUX. Наружные габариты 7000 х 5600 х 3400 мм. Внутренние габариты 6900 х 3900 х 2650 мм. Въездные ворота 3200 х 2600 мм.

Артикул: LUX
Нет в наличии
2 556 000 руб.

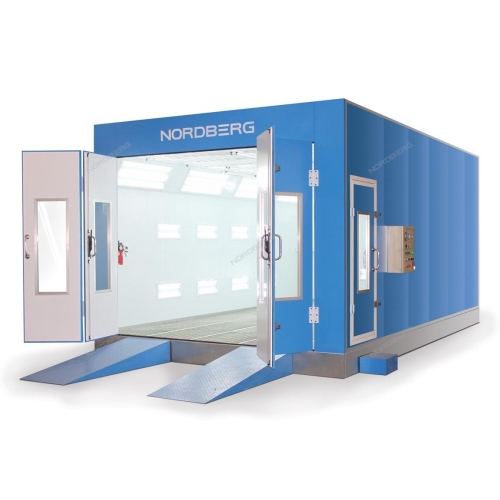

Окрасочно-сушильная камера (ОСК) NORDBERG LUX с горелкой предназначена для окраски легковых автомобилей целиком или частично. Камера представляет собой кабину на металлическом основании с вентиляторной группой для нагнетания избыточного давления воздуха внутри кабины и для обеспечения устойчивого воздухопотока.

Камера NORDBERG LUX работает в следующих режимах:

  1. ПОКРАСКА В камере поддерживается постоянная температура +20≈25 ⁰С в зависимости от применяемой краски.
  2. СУШКА В камере поддерживается постоянная температура +60≈80 ⁰С в зависимости от применяемой краски и установленных пластмассовых деталей автомобиля.
  3. ПРОДУВКА Кратковременный режим для удаления из камеры летучих соединений и паров краски, а также для остывания после сушки.

ОСОБЕННОСТИ

  • Кабина состоит из сэндвич-панелей, изготовленных с дополнительным запасом прочности из толстого металла и наполненных минеральной ватой Rockwool. Толщина панелей составляет 50 мм. По торцам панели усилены дополнительными ребрами жесткости, что значительно продлевает срок их эксплуатации и исключает ситуации когда от избыточного давления панель может быть выдавлена воздухом.
  • Теплогенераторный блок, в котором находятся моторы, теплогенератор, фильтры, заслонка, горелка, пневмоцилиндр и шибер, изготовлен из профилированной оцинкованной стали. Панели блока: наружная часть – окрашенная сталь, внутренняя часть – оцинкованная сталь.
  • Металлическое основание состоит из 5 рядов усиленных крученых решеток, под которыми расположены дополнительные металлические панели для точно рассчитанного распределения воздухопотока внутри камеры.
  • ОСК имеет дополнительные опоры под 2 и 4 рядами решеток.
  • Боковые LED-светильники вмонтированы в панели и расположены горизонтально в 2 ряда.
  • Угловые LED-светильники расположены вдоль по всей длине камеры.
  • Наличие торцевых LED-светильников.
  • Светильники имеют пониженное энергопотребление, покрыты порошковой краской.
  • Дверь оператора окрасочно-сушильной камеры укреплена изнутри.
  • Цилиндр размером 32х200 мм входит в комплект.
  • ОСК можно установить на пол или в приямок.
  • Воздухозабор и удаления воздуха по технологии Siemens: осевой центробежный мотор передает вращение непосредственно на лопасти вентилятора, за счет этого малошумен, имеет высокую производительность и долговечность, т.к. нет лишних ременных передач. Для снижения пусковых токов применена ступенчатая схема старта электродвигателя.
  • Для переключения режимов нагрев/сушка используется заслонка (шибер) с пневматическим клапаном, который работает намного надежнее и быстрее, чем электрический привод. Для переключения режимов не требуется отключать моторы камеры.
  • Установка NORDBERG LUX снабжена ручной воздухозаслонкой для регулировки внутреннего давления (в блоке удаления воздуха).
  • Вентиляторы камеры могут быть установлены сбоку, сзади и над камерой. Для крепления сверху необходима дополнительная усиливающая конструкция.
  • Пульт управления комплектуется японским температурным контроллером Shinko (с функцией сохранения параметров). В данных контроллерах можно запрограммировать сразу 2 режима работы. Настройки сохраняются в течение длительного времени, отсутствует необходимость программировать их еженедельно.
  • Режимы работ на пульте управления: окраска, окраска с подогревом, сушка. Кнопки на пульте: выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления.
  • Нагрев воздуха в покрасочной камере осуществляется итальянской дизельной горелкой Riello.
  • В комплекте с камерой поставляется полный комплект фильтров, необходимых для полноценной работы ОСК.
  • Набор въездных трапов (при установке камеры на пол) входит в комплект поставки.
Для ввода камеры в эксплуатацию необходимо дополнительно приобрести:
  • S7-1 Герметик белый (Glass Glue (white)) - 5 шт.
  • S7-2 Герметик полиуретановый (Glass Glue (polyurethane glue)) - 5 шт.
  • Воздуховодные коробы (количество зависит от размеров помещения)*
  • Бак для дизельного топлива - 1 шт.
  • Провода для подключения пульта управления к электрическому щитку (длина зависит от размеров помещения)

*Воздуховодные коробы в комплект не входят.
